設備の紹介 デジタルオシロスコープ
設備情報
用途・試験内容
・ 電気信号の波形観察、測定を行う装置です。
・ RS232/UART、I2C、SPI、CAN、LINの信号でトリガがかけられ、デコードされた数値を表示できます。IoTやICTの装置において、センサなどの周辺機器が接続されたマイコンの通信プログラム開発などで、動作確認に用いられます。
・ モバイルバッテリを使用すれば、屋外など、近くにAC100Vがない場所で使用できます。モバイルバッテリは使用者でご用意ください。
・ RS232/UART、I2C、SPI、CAN、LINの信号でトリガがかけられ、デコードされた数値を表示できます。IoTやICTの装置において、センサなどの周辺機器が接続されたマイコンの通信プログラム開発などで、動作確認に用いられます。
・ モバイルバッテリを使用すれば、屋外など、近くにAC100Vがない場所で使用できます。モバイルバッテリは使用者でご用意ください。
製造メーカ 機種・型式
製造メーカ：RIGOL Technologies Co., Ltd.
機種・型式：DHO924S
機種・型式：DHO924S
仕様・性能
・周波数帯域：250MHz
・日本語メニュー対応
・4アナログチャンネル
・16デジタルチャンネル（16デジタル・チャンネル・プローブPLA2216付属）
・信号発生器：1ch 25MHz（ボード線図機能の利用が可能）
・最高サンプル・レート：1.25GSa/s(1ch)、625MSa/s(2ch)、312.5MSa/s(Full ch)
・垂直分解能：12bit
・垂直軸レンジ：500μV/div to 10V/div
・最大レコード長：50Mポイント(1ch)、25Mポイント(2ch)、10Mポイント(Full ch)
・波形更新レート：1,000,000wfms/s
・7インチ1024*600タッチパネル
・シリアルデコード標準装備：RS232/UART、I2C、SPI、CAN、LIN
・インターフェース：USB、LAN、HDMI
・モバイルバッテリで給電可能（Type-Cで給電可能な12V 4A 48Wバッテリが必要）
・DHO800/900シリーズ専用バッグBAG-800付属
・寸法：265.35mm(W)×161.75mm(H)×77.38mm(D)
・重量：1.78kg（PLA2216とBAG-800を含まない）
・日本語メニュー対応
・4アナログチャンネル
・16デジタルチャンネル（16デジタル・チャンネル・プローブPLA2216付属）
・信号発生器：1ch 25MHz（ボード線図機能の利用が可能）
・最高サンプル・レート：1.25GSa/s(1ch)、625MSa/s(2ch)、312.5MSa/s(Full ch)
・垂直分解能：12bit
・垂直軸レンジ：500μV/div to 10V/div
・最大レコード長：50Mポイント(1ch)、25Mポイント(2ch)、10Mポイント(Full ch)
・波形更新レート：1,000,000wfms/s
・7インチ1024*600タッチパネル
・シリアルデコード標準装備：RS232/UART、I2C、SPI、CAN、LIN
・インターフェース：USB、LAN、HDMI
・モバイルバッテリで給電可能（Type-Cで給電可能な12V 4A 48Wバッテリが必要）
・DHO800/900シリーズ専用バッグBAG-800付属
・寸法：265.35mm(W)×161.75mm(H)×77.38mm(D)
・重量：1.78kg（PLA2216とBAG-800を含まない）
図・写真・資料

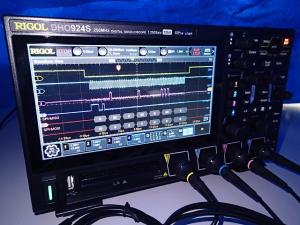

↓ デジタルオシロスコープ

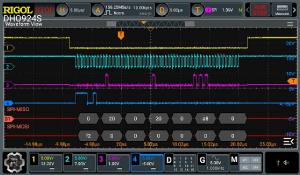

↓ 3軸加速度センサのSPI信号（Ch.1:CS, Ch.2:CLK, Ch.3:MISO, Ch.4:MOSI）において、Ch.3とCh.4を16進数でデコード表示しながら、Ch.3に0x0020でトリガをかけた様子
注意事項
・ 測定によっては、仕様を満たしていても測定ができない場合がありますので、あらかじめ測定の内容をご相談ください。
その他
・ 上越技術支援センターから外へ持ち出した機器の使用が可能です。
